HD-SDI/SDI高标清视频光端机应用解决方案

< 浏览次数:108688 >

HD-SDI高清视频光端机产品主要是点对点的一个是传输设备,它传输的距离和技术参数有多方面的因素决定,它有多种使用功能,详细的产品使用解决方案,可参照一下几点:
一、HD-SDI高清视频光端机产品传输的最远距离,是否可以传输100KM?
我公司提供的HD-SDI高清视频光端机产品最远传输距离为80KM,由于HD-SDI高清信号带宽为1.485G对光功率要求较高,通过光损耗概算目前光器件最大只能支持80KM。如果必须要求100KM的传输距离,可以采用我们公司的“光放大器”中继或者可以采用“背靠背”的传输方案来实现。

二、关于传输距离20KM、40KM、80KM、100KM的参数问题
      我公司的标清和高清SDI产品,传输距离主要取决于激光器的发射光功率和接收灵敏度。所以我们的产品20KM、40KM、80KM、100KM的技术参数基本一样,只是采用的激光器有区别。针对项目现场的需求,我们可提供各类产品。

三、HD-SDI高清视频光端机,在发射端和接收端各个不同端口的功能说明。



(一)发射机端口说明:
1)主IN SDI,一般接高清摄像机
2)备份IN SDI,当“主IN SDI”摄像机信号出现问题时或无信号,发射机自动切换到“备份IN SDI”输入。(一般可在备份输入端口,接入广告或者测试节目图像等)这样可以防止在转播的过程中黑屏。
3)环出OUT,当“主IN SDI”有信号输入时,“环出OUT”端口自动环出一路来自与“主IN SDI”一样的信号。(用来监看信号质量)当“主IN SDI”无信号时,“环出OUT”端口自动环出一路来自与“备份IN SDI”一样的信号。
(二)接收机端口说明:
1)主SDI输出,一般接现场转播车
2)备份输出OUT,当“主SDI输出”有信号输出时,“备份输出OUT”端口自动输出一路与“主SDI输出”一样的信号。(用来监看信号质量)
3)备份IN SDI,(接收端)当光路故障或无信号接收时,接收机自动切换到“备份IN SDI”输入。(一般可在备份输入端口,接入广告或者测试节目图像等),同时“备份输出OUT”端口信号也会变成与接收端“备份IN SDI”一样的信号。这样也可以防止在转播的过程中黑屏

四、HD-SDI高清视频光端机双光路备份,保证传输信号不丢失。

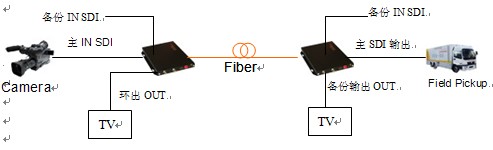

1、典型应用图

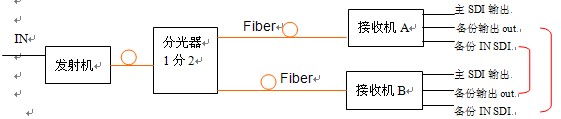

2、双光路备份典型应用图



说明:
1) 发射机端加一个1分2的分光器,实现2光传输;
2)在接收端,将接收机B的“备份输出OUT”接到接收机A的“备份IN SDI”。将将接收机A的“备份输出OUT”接到接收机B的“备份IN SDI”。
3)接收端,在“接收机A”或者“接收机B”的“主SDI输出”两个信号任选一个使用即可。
4)这样可以保证两条光纤,任意断掉一根,不影响信号的正常传输。
5)我们产品里面可以添加分光器。

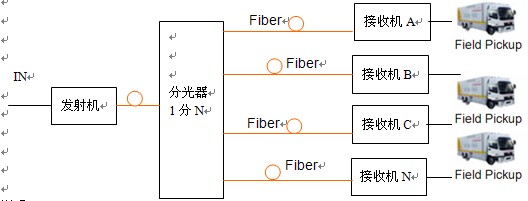

3、一发多收,典型应用图。


说明:
1)发射机端增加加一个分光器(1分多),实现1路信号发射多路接收的光传输;
2)划分后的传输距离,是根据发射端设备传输的距离,以及分配的路数决定的。(我公司可根据客户要求制作1分N路,一般有1分2、1分4、1分8、1分16等。)
3)例如现场有多个媒体需要对同一个赛场进行现场转播,可采用以上的方案。
4)我们产品里面可以加分光器。


五、当高清标清设备想实现远距离信号无损传输时,可采用设备背对背级联传输的形式来实现。

远距离级联传输如图:



说明:
1) 一对高清设备最远传输距离为80公里,当采用2对设备背对背级联传输时候,可实现160公里的信号无损传输。
2)高清设备级联传输是没有限制了,可级联2对、3对、4对、5对……..等等。
3)标清设备由于其传输速率的局限性,目前还不能实现级联传输,要实现标清信号超过100公里的远距离传输,也可采用我们的高清设备级联传输。
